1、主要用途與適用范圍

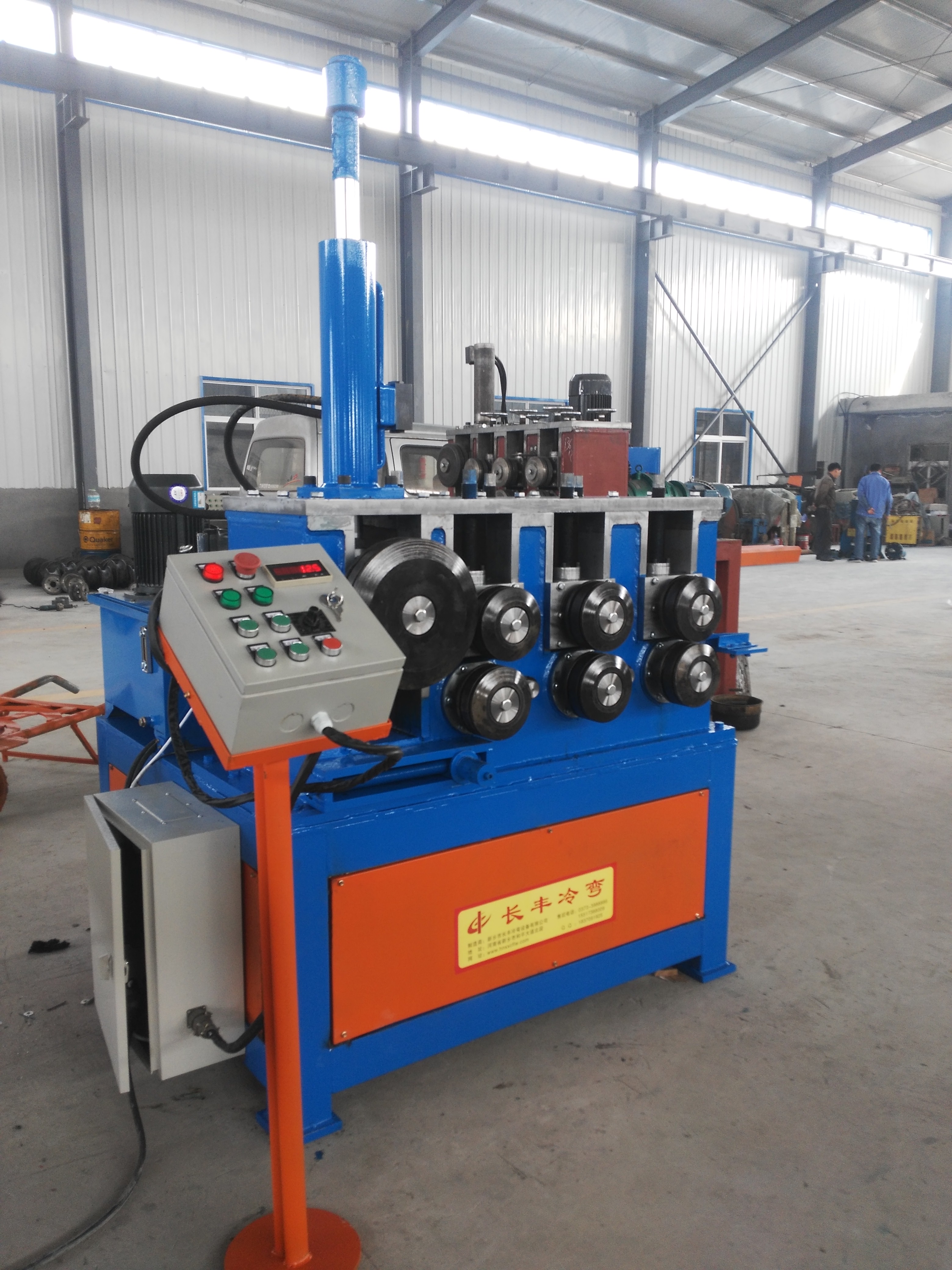

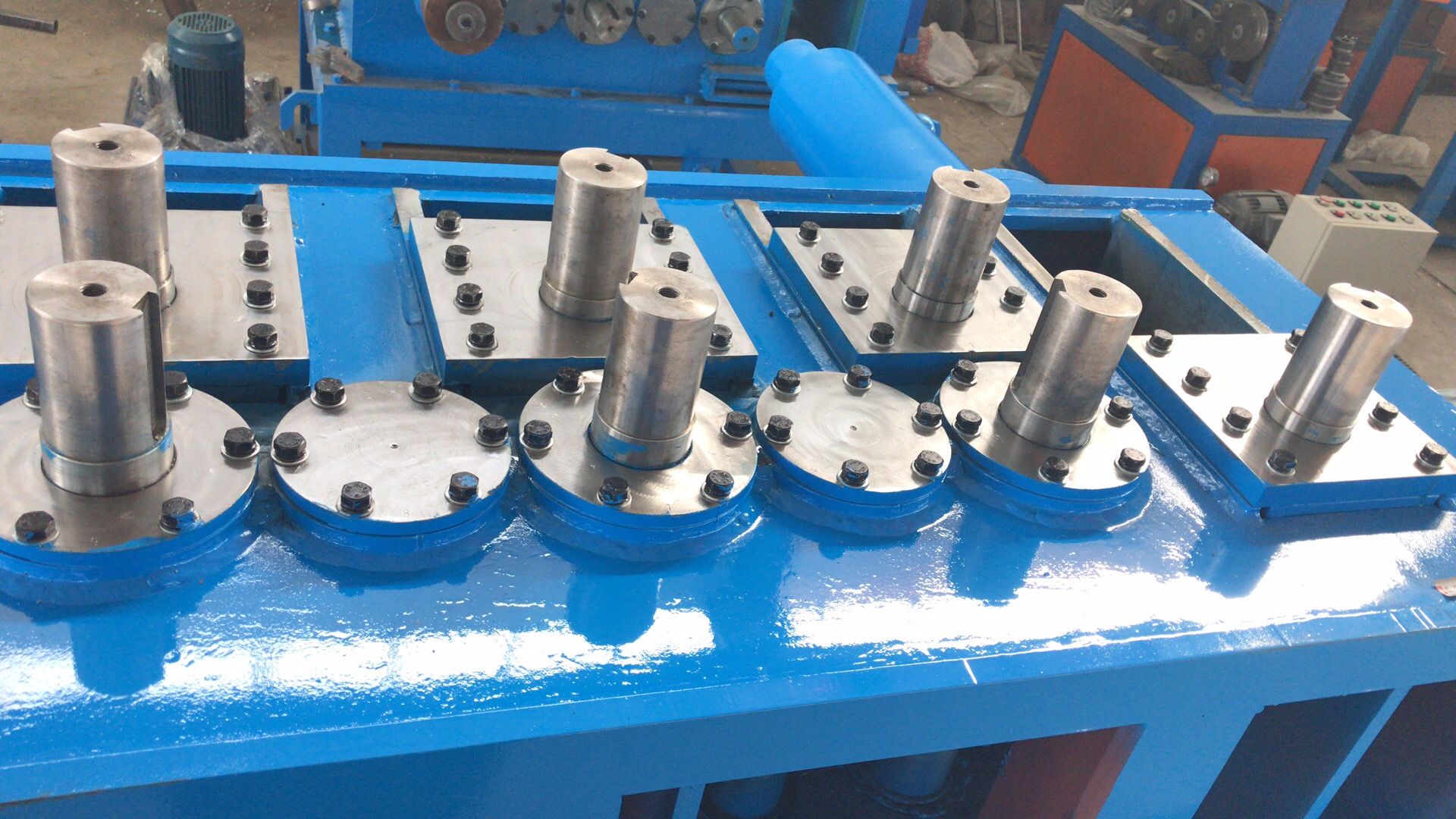

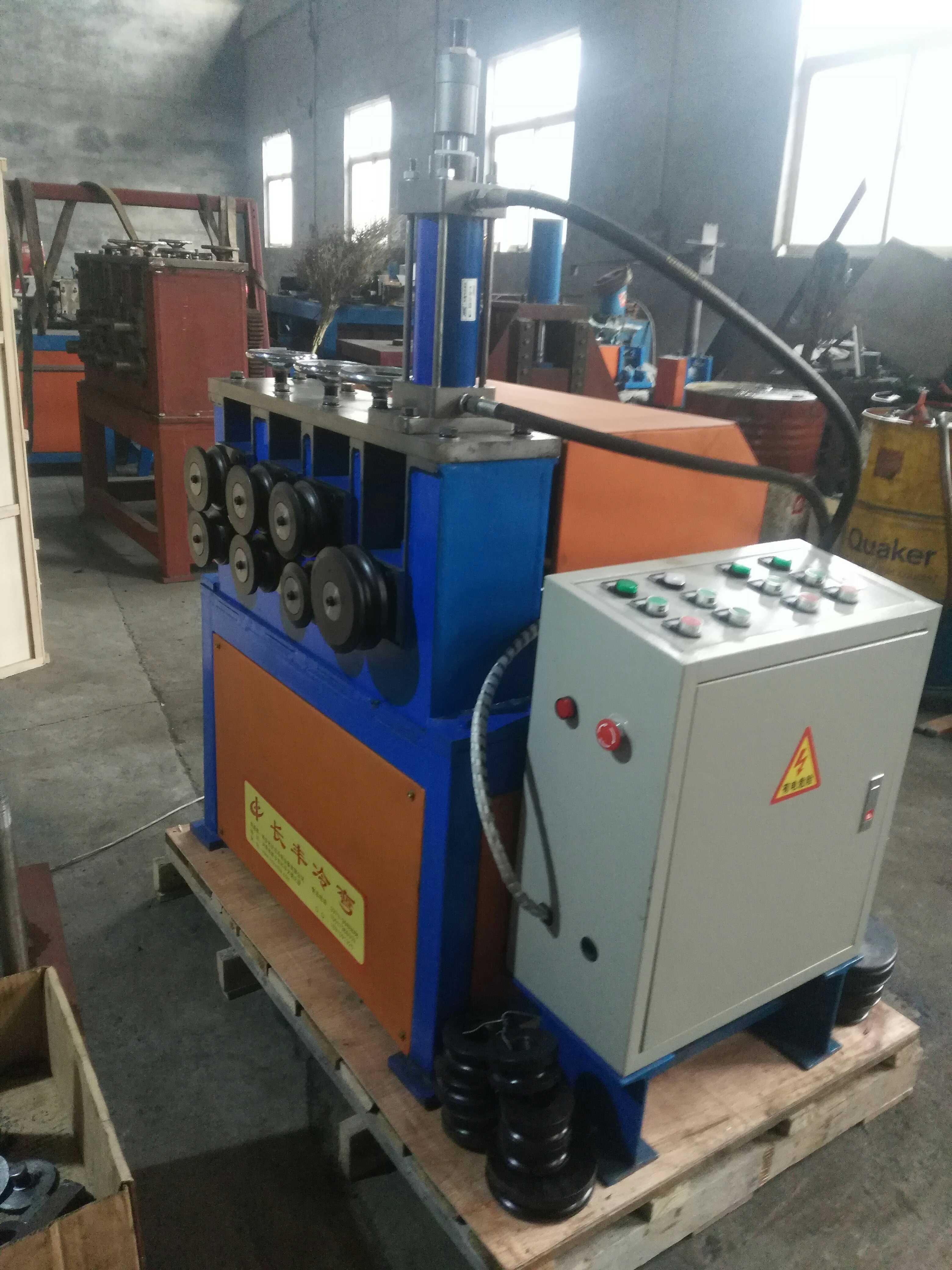

WFY7—25/30/50/75盤管機是專用于蒸發器、換熱器等盤管彎曲成型的一種專用設備，它可以將金屬管材在基本不改變截面特征的情況下彎曲成小直徑的筒形，弧形或螺旋形等工件，廣泛用于蒸發器、換熱器、石油、化工、水電、金屬結構和機械制造等行業中。
其結構合理，體積小，操作維修方便，使用可靠。
2、主要技術參數
型號 技術參數 | WFY7-25 | WFY7-30 | WFY7-50 | WFY7-75 | |
型材*大抗彎截面模數 Cm3 | 1 | 5 | 12 | 21 | |
卷彎速度m/min | 5.6 | 5.6 | 5.0 | 2.8 | |
型材屈服*限MPa | 345 | 345 | 345 | 345 | |
油缸推力T | 手動 | 8 | 18 | 25 | |
圓鋼 | *大截面型號 | Ф18 | Ф25 | Ф38 | Ф48 |
*小彎曲半徑 | 30 | 50 | 80 | 100 | |
扁鋼平彎 | *大截面mm | 5×30 | 6×30 | 12×70 | 25×80 |
*小彎曲半徑mm | 90 | 90 | 150 | 150 | |
圓管（5D) | *大截面型號 | Ф25×2 | Ф32×3 | Ф51×5 | Ф76×5 |
*小彎曲半徑mm | 65 | 80 | 135 | 190 | |
*小截面型號 | Ф6×1 | Ф6×1 | Ф18×1.5 | Ф20×1.5 | |
*小彎曲半徑mm | 30 | 30 | 60 | 80 | |
方管 | *大截面型號 | 25×25×2.5 | 30×30×2.5 | 50×50×6 | 80×80×6 |
*小彎曲半徑mm | 150 | 150 | 250 | 300 | |
*小截面型號 | 10×2 | 10×2 | 20×2 | 20×2 | |
*小彎曲半徑mm | 40 | 40 | 60 | 80 | |
3、安裝調試
3.1設備安裝時調整設備地腳找平。
3.2電源與電氣控制部分之間必須設置閘刀開關或空氣開
關。
3.3設備必須可靠接地。
3.4泵站內注入46#液壓油至油表制定位置以上。減速箱注
入潤滑油。
3.5安裝后，設備必須進行空載試運行，主要檢查油泵電機
的轉向是否與標識方向一致，型輥旋轉方向是否與電氣控制按鈕標識一致；液壓缸工進方向是否與電氣控制按鈕標識一致。
3.6裝入模具時，模具基準面向下裝入，并壓緊
4、調試、操作及維護注意事項

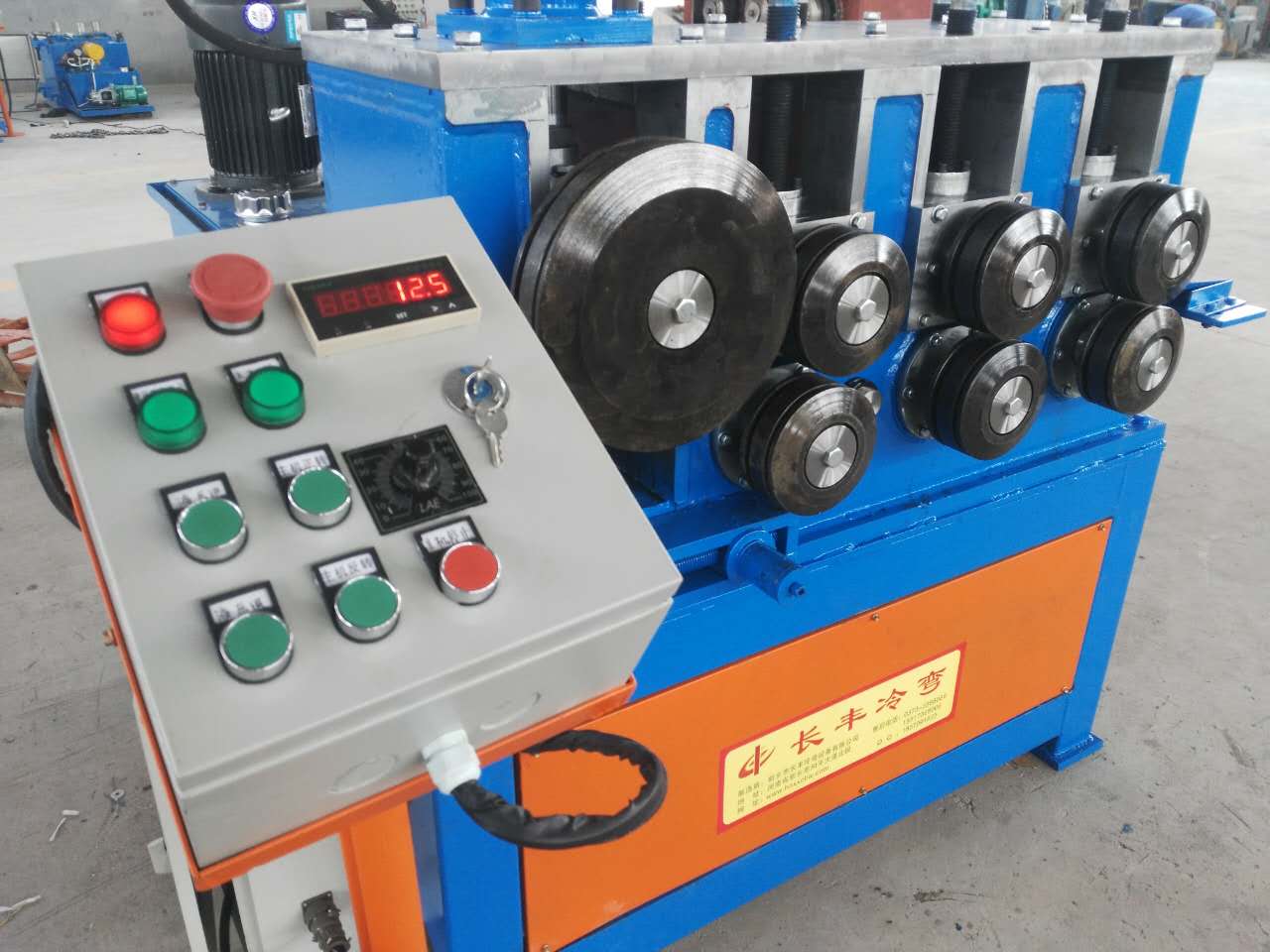

4.1*次開機前檢查接線是否正確，指示燈亮為工作狀態。
4.2*次加工前，按下“后退”按鈕，將液壓缸退至方便放入型材位置為止。
4.3把所需彎圓的型材放在主動輥和從動輥之間，按下“前進”按鈕，使從動輥壓在型材上。
4.4按下“正轉”按鈕，型材隨著主動輥和從動輥轉動彎弧出料。當彎弧長度便于檢驗彎曲半徑時，停機檢驗彎弧工件半徑是否與所需半徑一致。
4.5彎制工件半徑有偏大時，按“前進”按鈕，調整液壓缸前進位置（電子尺數字增大），彎制工件半徑有偏小時，按“后退”按鈕，調整液壓缸前進位置（電子尺數字增減小），按“正轉”按鈕繼續彎制工件，并檢查半徑，直至到需要的圓弧半徑為止。
4.6按4.5步驟調試完成后，記下電子尺上數值和相對應工件的彎曲半徑。
4.7再次彎制同一種工件時，只需根據4.6步驟所得數值設定電子尺參數，彎曲機自動彎制出相對應的彎曲半徑工件。
4.8在設備運行過程中，要隨時檢查各部件是否正常，如發現異常情況應立即停機檢查，直至故障排除。
4.5在設備運行過程中，要隨時檢查各部件是否正常，如發現異常情況應立即停機檢查，直至故障排除。
4.6潤滑油更換制度
減速機初次運轉300小時后，**次跟換機油，更換時，應去除有污油。以后再次更換，每天連續工作10小時以上者，每隔3個月更換一次；每天間斷工作10小時以下者，每隔6個月更換一次。
5、附電氣原理圖一份
注：產品在改進提高時，不另行通知。
